Горизонтальный теплообменник

1. Экстремальная экономия воды и низкие эксплуатационные расходы

Использование воздуха в качестве охлаждающей среды, исключающее необходимость в градирнях и циркуляционных насосах. Достигается нулевое потребление воды, эксплуатационные расходы составляют всего 1/3–1/5 от традиционных систем водяного охлаждения.

2. Высокая эффективность и стабильная производительность

Оснащена оребренными трубками и конструкцией с принудительной конвекцией для высокого коэффициента теплопередачи. Структура с принудительной тягой эффективно минимизирует влияние солнечного света и дождя/снега на производительность, обеспечивая стабильную тепловую отдачу с минимальными колебаниями.

3. Долговечность, надежность и простота обслуживания

Основной корпус изготовлен из углеродистой стали с антикоррозионным покрытием или нержавеющей стали, способен работать с коррозионными средами. Горизонтальный трубный пучок имеет простую внутреннюю структуру, что позволяет удобно проводить удаление накипи и техническое обслуживание.

4. Высокая степень кастомизации

Настраиваемые параметры, такие как количество ходов труб, конфигурация вентиляторов и типы ребер, могут быть скорректированы для удовлетворения конкретных требований к охлаждению, ограничений по установочному пространству и характеристик среды в различных отраслях промышленности.

5. Экологичность, энергосбережение и отсутствие вторичного загрязнения

Без сброса охлаждающей воды это позволяет избежать таких проблем, как образование накипи и загрязнение воды, полностью соответствуя требованиям зеленого промышленного производства.

Связаться сейчас Электронная почта WhatsApp

информация о продукте

Обзор продукта

Горизонтальный радиатор (также часто называемый горизонтальным воздухоохладителем / горизонтальным теплообменником с воздушным охлаждением) — это высокоэффективное теплообменное устройство, использующее воздух в качестве охлаждающей среды для охлаждения или конденсации высокотемпературной жидкости внутри труб. Его ключевой особенностью является горизонтально расположенный пучок труб в сочетании с вентиляторами, установленными сверху. Широко применяется в промышленных сценариях, где водные ресурсы ограничены или экономия воды критична, и является незаменимым энергосберегающим охлаждающим оборудованием в таких отраслях, как нефтехимия, углехимия, электроэнергетика и металлургия.

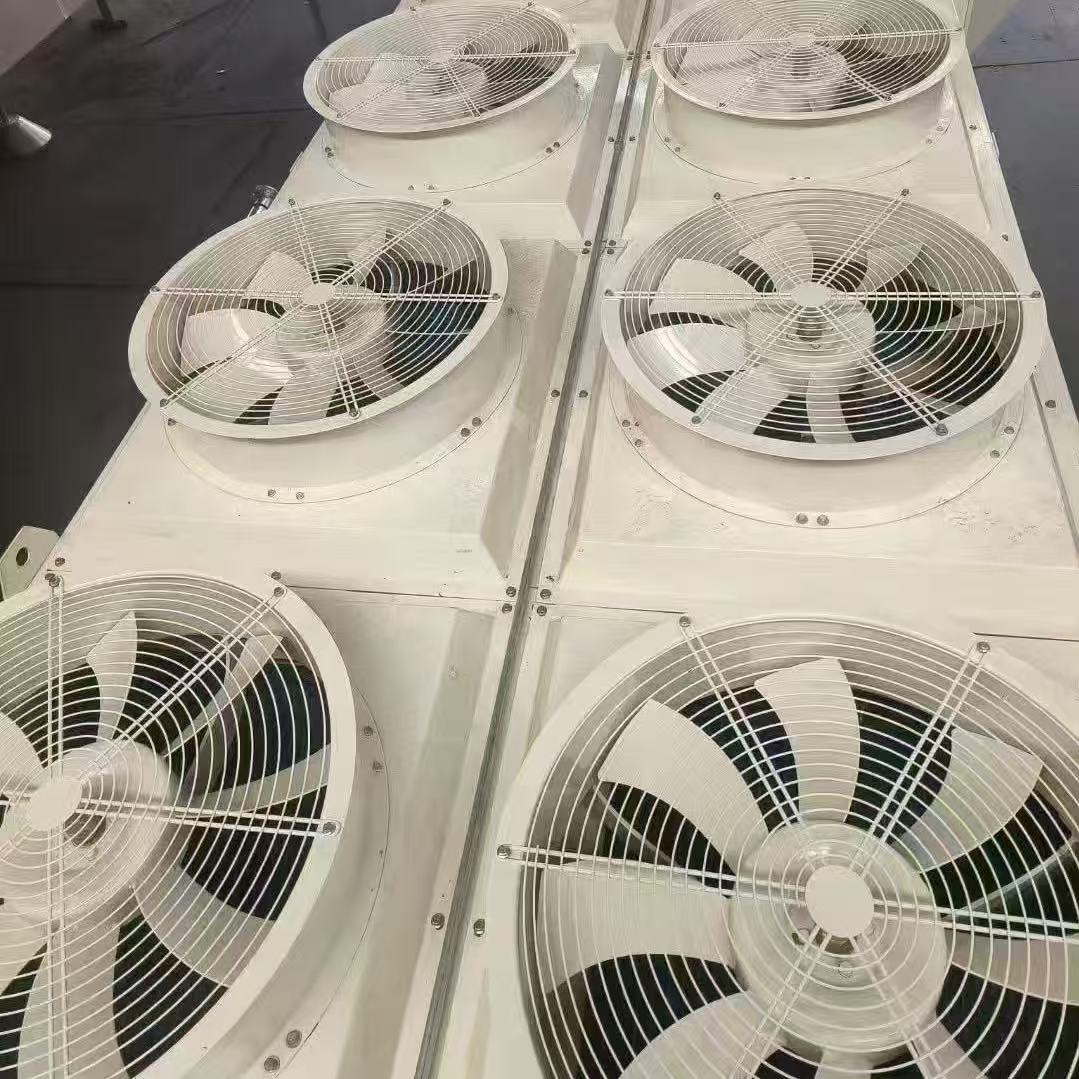

Горизонтальный теплообменник.png

Основная конструкция

Компонент	Материалы и конструктивные особенности	Описание функции
Пучок теплообменных труб	Основная труба из бесшовной медной трубы; алюминиевые/медные ребра, прикрепленные к поверхности; диаметр трубы и количество ходов труб настраиваются	Высокотемпературная жидкость течет внутри труб; ребра значительно увеличивают площадь теплоотдачи, повышая эффективность теплообмена на 30–50% по сравнению с голыми трубами
Коллектор / Распределитель	Изготовлен из углеродистой / нержавеющей стали; фланцевое соединение	Обеспечивает равномерное распределение и сбор среды; удобен для осмотра и обслуживания
Вентиляторная система	Осевой вентилятор (нагнетательный / вытяжной по выбору); степень защиты IP55; возможна установка частотного преобразователя (ЧРП)	Принудительно прогоняет воздух через оребренный трубный пучок для отвода тепла; вытяжная конструкция снижает влияние окружающей среды на теплообмен
Опорная рама	Сварная конструкция из высокопрочной углеродистой стали; по запросу могут быть добавлены площадки, лестницы и сервисные платформы	Поддерживает основное оборудование; обеспечивает пространство для обслуживания; подходит для установки в помещении или на открытом воздухе
Вспомогательные компоненты	Опционально: жалюзи (для регулировки объема воздуха), дождевой козырек, антикоррозийное покрытие, порты мониторинга температуры/давления	Адаптируется к сложным условиям эксплуатации; повышает стабильность работы и срок службы оборудования

Конструктивные преимущества

Простота установки и обслуживания:Горизонтальная компоновка трубного пучка не имеет тупиковых зон. Очистка внутренних поверхностей труб и осмотр/обслуживание трубного пучка не требуют тяжелого подъемного оборудования, что сокращает время простоя при обслуживании.
Высокая адаптивность для конденсационных применений:Ряды труб могут быть спроектированы с уклоном для обеспечения беспрепятственного отвода конденсата, предотвращая скопление жидкости, которое может снизить эффективность теплообмена.
Широкая адаптивность к условиям эксплуатации:Регулируя количество вентиляторов и шаг оребрения, устройство может адаптироваться к различным температурам среды, расходам и условиям окружающей среды. Поддерживается разработка индивидуальных решений.

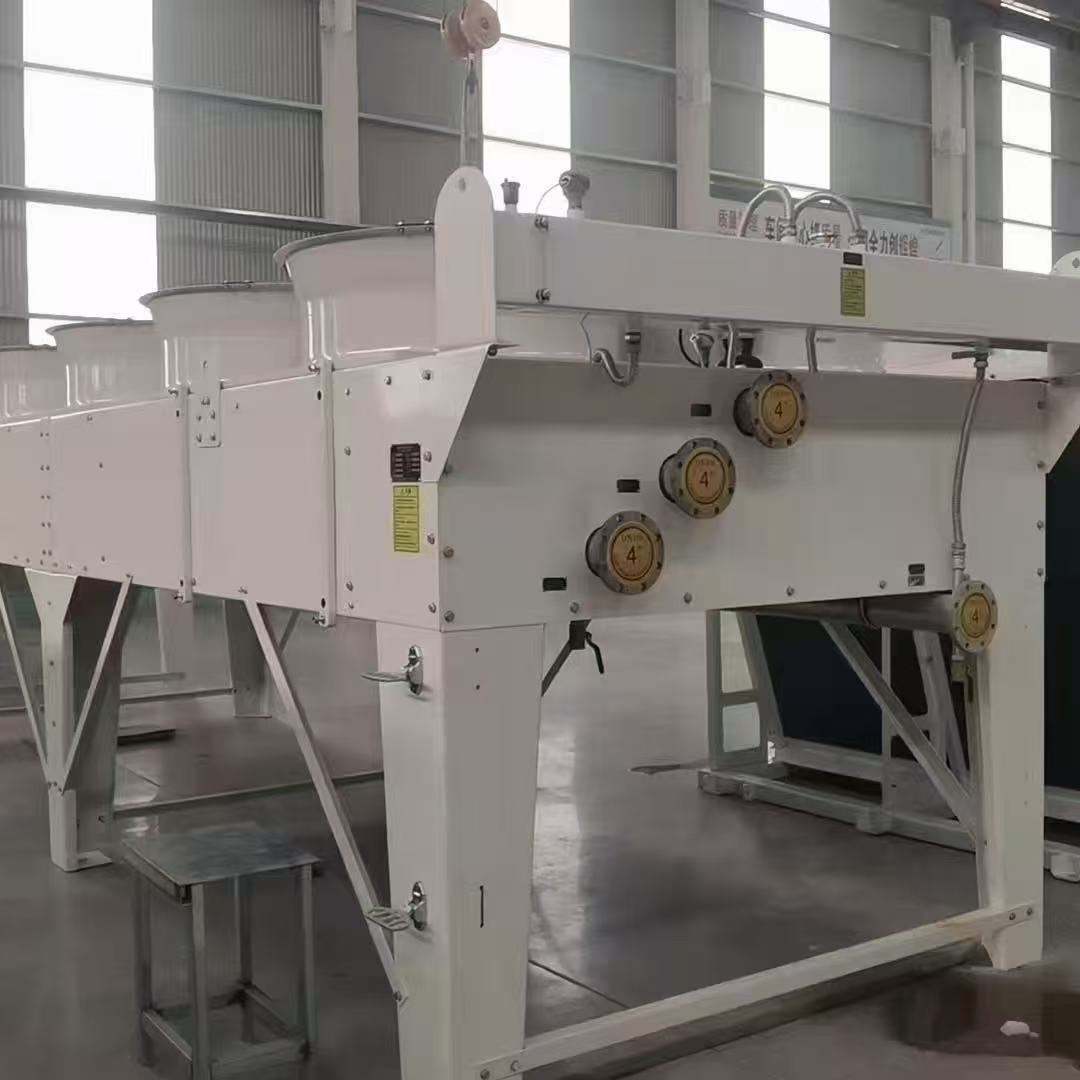

Горизонтальный теплообменник.png

Стандартные модели и услуги по настройке

Элемент	Стандартный диапазон	Примечания
Охлаждающая среда	Воздух	Охлаждающая вода не требуется; 100% экономия воды
Рабочее давление	0,3 ~ 16,0 МПа	Высокое давление может быть спроектировано по стандарту API 661
Рабочая температура	-40°C ~ 450°C	Подходит для пара, термального масла, горячего масла, технологического газа и других сред
Площадь теплопередачи	10 ~ 2 000 м²	Настраивается в зависимости от расхода среды и разницы температур
Мощность вентилятора	0,75 ~ 7,5 кВт/ед.	Один или несколько блоков параллельно; поддерживается управление ЧРП
Количество ходов труб	—	Настраивается в соответствии с требованиями к скорости потока среды и перепаду давления
Способ установки	Внутренний / Наружный	Поддерживает напольный и платформенный монтаж

Мы предлагаем комплексные индивидуальные решения, разработанные в соответствии с вашими конкретными требованиями.

Типичные сценарии применения

Нефтехимическая промышленность: Охлаждение/конденсация сырой нефти, дистиллятов и технологических газов, например, конденсация углеводородов в верхней части ректификационных колонн на нефтеперерабатывающих заводах и охлаждение в установках гидрирования.

Углехимическая промышленность:Среднее охлаждение в процессах синтез-газа, метанола и переработки угля в жидкость, заменяющее традиционные системы водяного охлаждения.
Энергетика / Металлургия:Воздухоохладители генераторов, охладители гидравлического масла и охлаждение с рекуперацией тепла отходящих газов для воздухонагревателей доменных печей.
Другие области:Конденсаторы холодильной промышленности, охлаждение систем термального масла, охлаждение промышленного закалочного масла и вспомогательные радиаторы для сушки древесины/пищевых продуктов.

Ключевые моменты выбора и установки

Основание для выбора:Для настройки площади теплообмена и конфигурации вентилятора необходимо предоставить следующую информацию: тип среды, расход, температура на входе/выходе, рабочее давление, температура окружающей среды и габариты места установки.
Требования к установке:Оборудование должно быть установлено горизонтально/уровнем, с обеспечением доступа для обслуживания. При наружной установке следует предусмотреть меры защиты от дождя, солнца и коррозии. Установка вентилятора должна обеспечивать беспрепятственный поток воздуха.
Эксплуатация и техническое обслуживание:Регулярно очищайте накопление пыли на поверхности ребер (можно настроить устройство для продувки онлайн). Проверяйте рабочее состояние вентилятора. Проводите испытание давлением трубного пучка каждые 1–2 года.

Дополнительные конфигурации и модернизации

Модернизация антикоррозийной защиты: Трубный пучок из бесшовных медных труб; ребра с оцинкованным/алюминизированным покрытием, подходят для агрессивных сред.
Энергосберегающая модернизация: Вентиляторы оснащены частотно-регулируемым приводом (ЧРП), автоматически регулирующим скорость в зависимости от нагрузки охлаждения для снижения энергопотребления.
Умная модернизация: Добавление датчиков температуры и давления, подключенных к системе DCS, обеспечивающих удаленный мониторинг и автоматическое управление.
