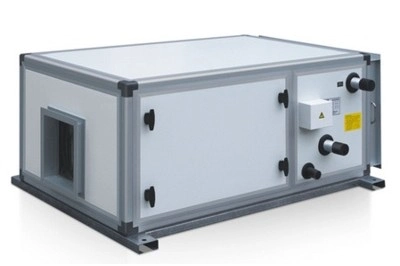

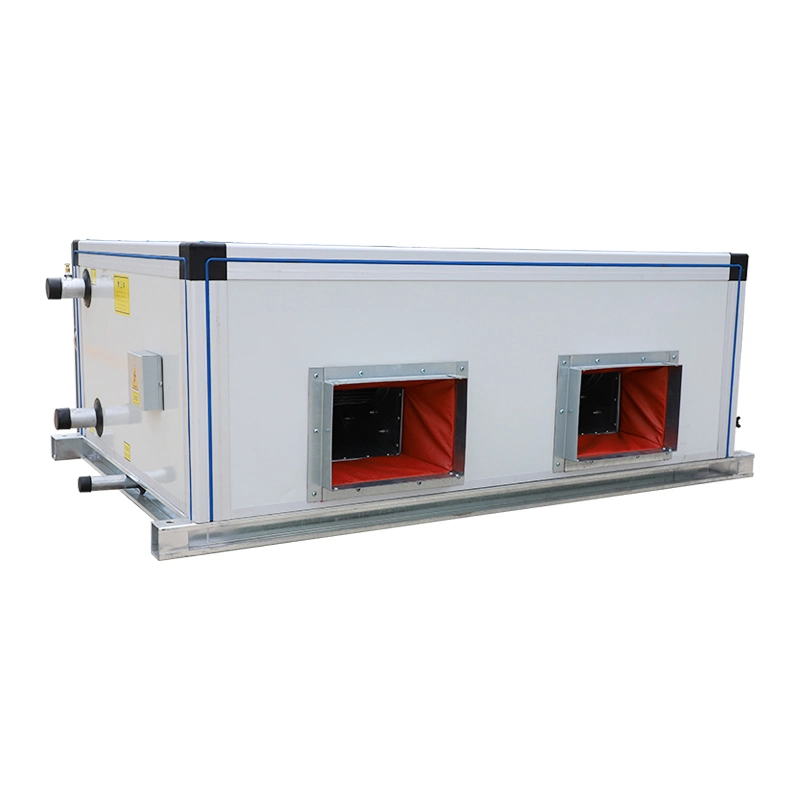

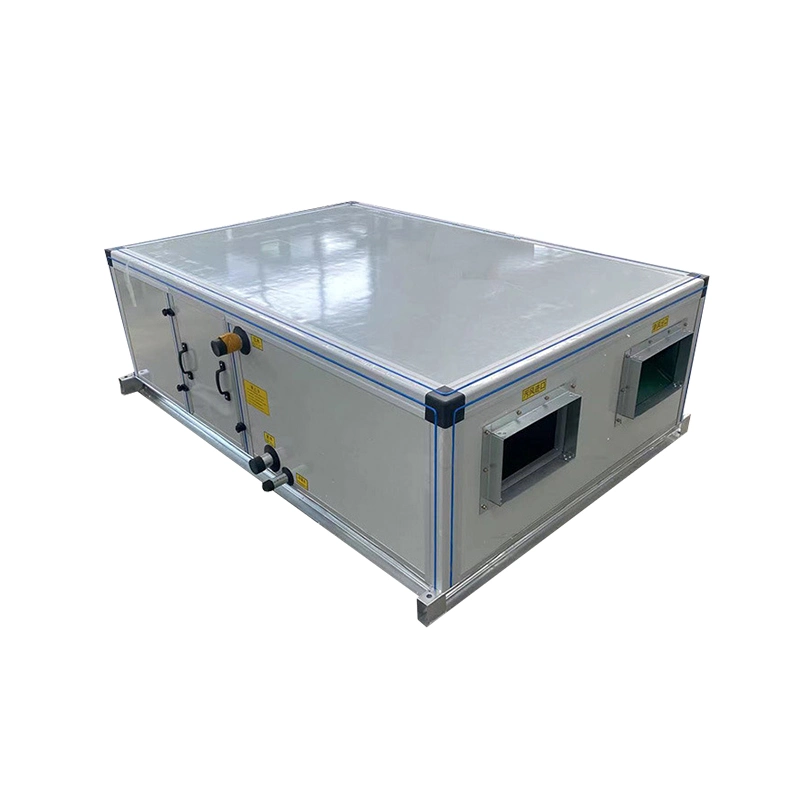

Промышленный потолочный кондиционер
✔Потолочный монтаж: Компактная конструкция, позволяющая осуществлять скрытую установку, что экономит место.
✔Встроенная обработка воздуха:Фильтры обеспечивают охлаждение, осушение воздуха, его нагрев, а также подачу свежего воздуха.
✔Широкий диапазон производительности:13 моделей с 39 вариантами настройок; объём воздуха, проходящего через устройства, варьируется от 1 500 до 15 000 м³/ч.
✔Эффективный теплообменник: Медные трубы с алюминиевыми ребрами обеспечивают высокую эффективность теплопередачи.
✔Встроенный нейлоновый фильтр: Многоразовый фильтр обеспечивает чистый воздух и удобство в обслуживании.
✔Подача воздуха на большое расстояние:Подходит для использования в системах вентиляции в различных коммерческих помещениях.
информация о продукте
Потолочная приточно-вытяжная установка серии KD – Технические характеристики
| Модель | Номинальный расход воздуха (м³/ч) | Внешнее статическое давление Па | Вентилятор | Вес (кг) | Уровень звукового давления, дБ(А) | ||||||
| 4-рядный | 6-рядный | 8-рядный | Тип | Мощность (кВт) | Количество | 4-рядный | 6-рядный | 8-рядный | |||
| КД（Х）-1,5 | 1500 | 260 | 200 | 146 | Внешний ротор с прямым приводом | 0.32 | 1 | 145 | 155 | 165 | 58 |
| КД（Х）-2 | 2000 | 258 | 198 | 145 | 0.37 | 1 | 159 | 171 | 183 | 59 | |
| КД（Х）-2,5 | 2500 | 256 | 200 | 146 | 0.45 | 1 | 176 | 189 | 202 | 59 | |
| КД（Х）-3 | 3000 | 246 | 192 | 136 | 0.55 | 1 | 208 | 223 | 238 | 60 | |
| КД（Х）-4 | 4000 | 256 | 198 | 146 | 0,37×2 | 2 | 240 | 258 | 276 | 61 | |
| КД（Х）-5 | 5000 | 246 | 200 | 150 | 0,45×2 | 2 | 264 | 285 | 306 | 62 | |
| КД（Х）-6 | 6000 | 246 | 192 | 138 | 0,55×2 | 2 | 353 | 328 | 303 | 62 | |
| КД（Х）-7 | 7000 | 267 | 230 | 178 | 0,75×2 | 2 | 324 | 373 | 402 | 63 | |
| КД（Х）-8 | 8000 | 355 | 305 | 252 | 0,8×2 | 2 | 384 | 417 | 450 | 63 | |
| КД(Х)-10 | 10000 | 406 | 355 | 308 | 1,5×2 | 2 | 410 | 453 | 496 | 66 | |
| КД（Х）-12 | 12000 | 460 | 400 | 346 | 1,8×2 | 2 | 480 | 523 | 569 | 69 | |
| КД（Х）-13,5 | 13500 | 468 | 408 | 350 | 2,2×2 | 2 | 548 | 594 | 640 | 72 | |
| КД（Х）-15 | 15000 | 510 | 446 | 395 | 3,0×2 | 2 | 615 | 665 | 715 | 73 | |
Потолочная приточно-вытяжная установка серии KD (X) – Габаритная схема
| Модель | КД(Х)-7 | КД(Х)-8 | КД(Х)-10 | КД(Х)-12 | КД(Х)-13,5 | КД(Х)-15 |
| Л | 1105 | 1105 | 1305 | 1305 | 1305 | 1305 |
| Вт | 1960 | 1960 | 2080 | 2180 | 2280 | 2340 |
| Х | 580 | 620 | 680 | 740 | 780 | 810 |
| м × н | 2-400×250 | 2-500×250 | 2-500×320 | 2-500х400 | 2-500х400 | 2-630×400 |
| Н | 760 | 820 | 820 | 900 | 900 | 1000 |
| д (дюйм) | 11:2:2 | 2 | 2 | 2 | 2 | 2 |
| Э | 380 | 418 | 494 | 570 | 608 | 684 |
| Ф | 4-рядный теплообменник: F=99, 6-рядный теплообменник: F=165, 8-рядный теплообменник: F=231 | |||||
Показать только некоторые параметры
Потолочный кондиционер серии KD Холодопроизводительность теплообменника (при условии возврата воздуха)
| Модель | Номинальный воздушный поток | Условия на входе: A: t = 27 ℃ DBt = 21 ℃ WB | ||||||||
| Холодопроизводительность (кВт) | Расход воды (t/n) | Падение давления воды (кПа) | ||||||||
| м³/ч | 4-рядный | 6-рядный | 8-рядный | 4-рядный | 6-рядный | 8-рядный | 4-рядный | 6-рядный | 8-рядный | |
| КД-2 | 2000 | 11.2 | 15.16 | 19.5 | 1.92 | 2.62 | 3.38 | 7.2 | 11.9 | 13 |
| КД-5 | 5000 | 27.6 | 37.7 | 49.1 | 4.76 | 6.5 | 8.4 | 9.8 | 13.6 | 20.1 |
| КД-7 | 7000 | 47.6 | 58.3 | 71.4 | 8.2 | 10 | 12.1 | 10.6 | 16.7 | 24.2 |
| КД-8 | 8000 | 49.6 | 66.4 | 82.6 | 8.6 | 10.6 | 13.2 | 10.5 | 16.7 | 23.8 |
| КД-10 | 10000 | 57.6 | 78.7 | 93.9 | 9.9 | 13.5 | 16.1 | 10.5 | 16.7 | 23.9 |
| КД-15 | 15000 | 87 | 110 | 140.5 | 15 | 18.9 | 24.2 | 10.5 | 16.6 | 23.8 |
Показать только некоторые параметры
Потолочный кондиционер серии KD — мощность нагревательного змеевика (при условии возврата воздуха)
| Модель | Номинальный воздушный поток | Условия на входе: t=15℃ DB | ||||||||
| Тепловая мощность (кВт) | Расход воды (t/n) | Падение давления воды (кПа) | ||||||||
| м³/ч | 4-рядный | 6-рядный | 8-рядный | 4-рядный | 6-рядный | 8-рядный | 4-рядный | 6-рядный | 8-рядный | |
| КД-2 | 2000 | 18.3 | 25.3 | 32.5 | 2.8 | 3.8 | 4.9 | 7.2 | 11.8 | 13 |
| КД-5 | 5000 | 45.6 | 62.4 | 79.1 | 6.9 | 9.4 | 11.9 | 9.9 | 13.9 | 20.2 |
| КД-7 | 7000 | 66.5 | 97.8 | 109.1 | 10 | 13.8 | 16.4 | 10.5 | 16.7 | 23.8 |
| КД-8 | 8000 | 80.8 | 99.1 | 122.5 | 12.2 | 15 | 18.5 | 10.5 | 16.7 | 23.8 |
| КД-10 | 10000 | 96 | 110.6 | 139.6 | 14.5 | 16.7 | 21.2 | 10.5 | 16.7 | 23.8 |
| КД-15 | 15000 | 145.8 | 181.7 | 211.9 | 22 | 27.4 | 32 | 10.5 | 16.7 | 23.8 |
Показать только некоторые параметры
Потолочный кондиционер серии KD — данные о производительности охлаждения (кондиционер свежего воздуха)
| Модель | Номинальный воздушный поток | Условия на входе: A: t = 35 ℃ DBt = 28 ℃ WB | ||||||||
| Холодопроизводительность (кВт) | Расход воды (t/n) | Падение давления воды (кПа) | ||||||||
| м³/ч | 4-рядный | 6-рядный | 8-рядный | 4-рядный | 6-рядный | 8-рядный | 4-рядный | 6-рядный | 8-рядный | |
| КД-2 | 2000 | 21.4 | 29.5 | 38 | 3.2 | 4.5 | 5.7 | 12.6 | 15.9 | 12.5 |
| КД-5 | 5000 | 53.2 | 73 | 92.5 | 8 | 11 | 13.9 | 22.8 | 32 | 46.5 |
| КД-8 | 8000 | 94.6 | 116 | 143.3 | 14.3 | 17.5 | 21.6 | 17.3 | 27.6 | 39.3 |
| КД-10 | 10000 | 112.3 | 129.3 | 163.3 | 16.9 | 19.5 | 24.6 | 17.3 | 27.6 | 39.3 |
| КД-12 | 12000 | 137.4 | 170.6 | 199.5 | 20.7 | 25.8 | 30.2 | 22.8 | 32 | 46.5 |
| КД-15 | 15000 | 170.8 | 212.6 | 248 | 25.8 | 32.2 | 37.5 | 17.3 | 27.6 | 39.3 |
Показать только некоторые параметры
Потолочный кондиционер серии KD — теплопроизводительность (кондиционирование свежего воздуха)
| Модель | Номинальный воздушный поток | Условия на входе: t=7℃ DB | ||||||||
| Тепловая мощность (кВт) | Расход воды (t/n) | Падение давления воды (кПа) | ||||||||
| м³/ч | 4-рядный | 6-рядный | 8-рядный | 4-рядный | 6-рядный | 8-рядный | 4-рядный | 6-рядный | 8-рядный | |
| КД-2 | 2000 | 27.2 | 33.2 | 38.2 | 4.7 | 5.7 | 6.6 | 12.6 | 15.9 | 12.5 |
| КД-5 | 5000 | 65.7 | 81.4 | 104 | 11.4 | 14.1 | 18.2 | 22.8 | 32 | 46.3 |
| КД-8 | 8000 | 115.6 | 139.8 | 176.8 | 20.1 | 24.1 | 30.5 | 17.3 | 27.6 | 39.3 |
| КД-10 | 10000 | 126.2 | 179.5 | 219 | 21.6 | 30.7 | 37.7 | 17.3 | 27.6 | 39.3 |
| КД-12 | 12000 | 169 | 210.1 | 257.5 | 29.1 | 36.2 | 44.3 | 22.8 | 32 | 46.5 |
| КД-15 | 15000 | 211.4 | 257.4 | 324.8 | 36.4 | 44.3 | 55.9 | 17.3 | 27.6 | 39.3 |
Показать только некоторые параметры
Введение продукта
Промышленный потолочный кондиционер – это потолочный воздухораспределитель для центральных систем кондиционирования. Он сочетает в себе несколько функций обработки воздуха, включая фильтрацию, охлаждение, осушение, нагрев и приток свежего воздуха. Предназначенный для подачи кондиционированного воздуха на большие расстояния по воздуховодам, он обычно применяется в системах отопления, вентиляции и кондиционирования воздуха в коммерческих и промышленных зданиях.
Эта серия кондиционеров включает 13 моделей и 39 спецификаций с производительностью воздушного потока от 1500 до 15 000 м³/ч и холодопроизводительностью от 8,4 кВт до 324,8 кВт. Кондиционеры такого типа имеют чистый белый или синий вид и оснащены встроенными многоразовыми нейлоновыми фильтрами. В теплообменнике используются медные трубки и высокоэффективные алюминиевые ребра, механически расширенные, чтобы гарантировать превосходную способность теплопередачи.
Подробная информация о продукте

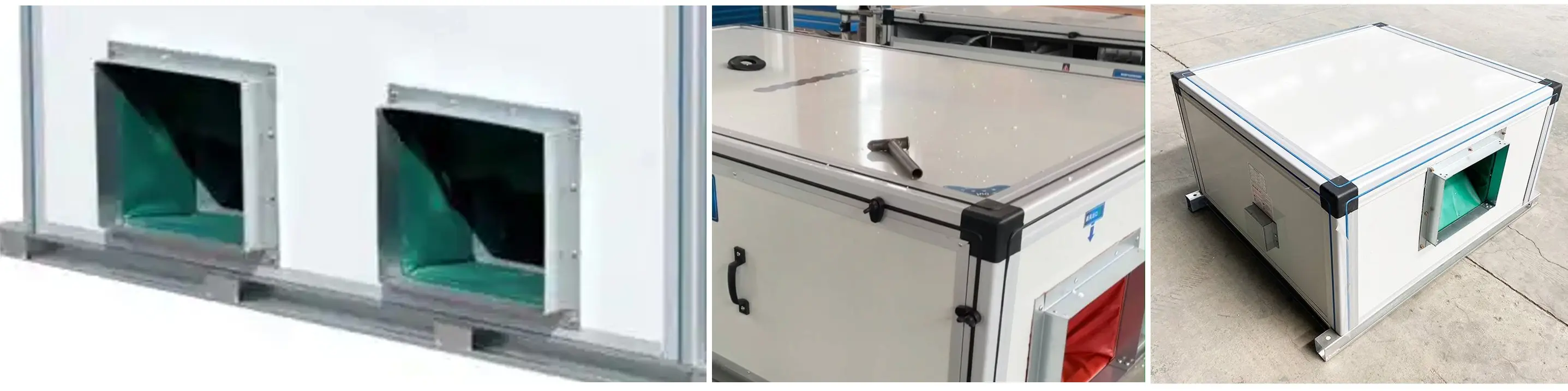

Особенности продукта
Оснащен жесткой стальной основой для быстрой транспортировки и позволяет собирать большие агрегаты на месте.
Конструкция выполнена из профилей каркаса из алюминиевого сплава (или алюминиево-пластикового материала) и двухслойных панелей толщиной 0,1–1 мм, покрытых антикоррозийной краской. Внутренняя часть панелей заполнена минеральной ватой или пенополиуретаном, что обеспечивает отличную теплоизоляцию и предотвращает возникновение «холодных мостов» и проблем с конденсацией влаги.
Все детали проходят строгие испытания, чтобы гарантировать стабильную работу в любых климатических условиях.
Опциональная интеграция с системой автоматического управления обеспечивает интеллектуальную работу и экономию энергии.
Конструкция нижнего дренажа с уклоном 1,5% обеспечивает успешный отвод конденсата.
Доступны настройки конфигурации в соответствии с требованиями пользователя.

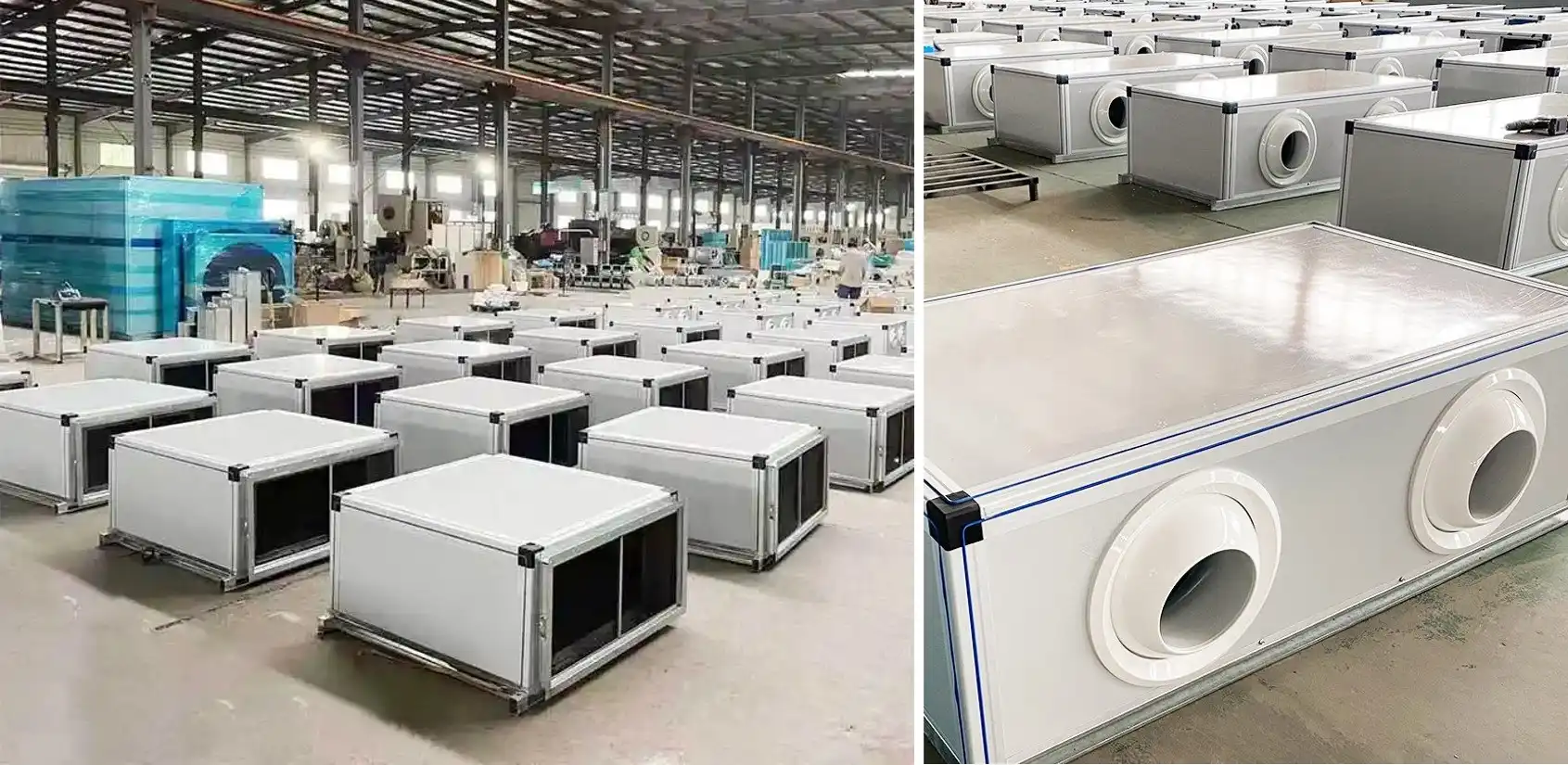

Упаковка и доставка
Каждый потолочный кондиционер тщательно упакован, чтобы обеспечить безопасную транспортировку и простую установку. Компактные модели поставляютсяобычно как полностью собранные блоки, тогда как более крупные размеры могут поставляться по частям для облегчения обращения. Все компоненты надежно упакованы влагонепроницаемой пленкой и защищены деревянными поддонами или ящиками во избежание повреждений при транспортировке. Каждый кондиционер сопровождается упаковочным листом, руководством по установке и инструкциями по эксплуатации, которые помогут быстро и правильно выполнить установку на месте.
Профиль компании
Основанная в 2005 году компания Shunda Air Conditioning Equipment Group Co., Ltd. (сокращенно Shunda) базируется в промышленном парке Лукуантунь, китайская провинция Шаньдун, в самом сердце китайской отрасли систем отопления, вентиляции и кондиционирования воздуха. Имея площадь более 70 000 квадратных метров и команду из 230 человек, мы специализируемся на производстве продукции для систем отопления, вентиляции и кондиционирования воздуха и дымоудаления.
Наша линейка продукции охватывает более 70 типов продукции и запчастей для систем отопления, вентиляции и кондиционирования воздуха, включая модульные кондиционеры, фанкойлы, вентиляторы, вентиляторы промышленной вентиляции, противопожарные клапаны, воздуховоды и многое другое. Мы гордимся тем, что имеем сертификаты ISO9001, ISO14001, ISO18001 и несколько национальных наград, подтверждающих нашу качество и инновации.
Под нашим известным брендом «Jinxin Shunda» мы приняли участие в крупных проектах по всему Китаю и расширили наши рынки на Юго-Восточную Азию, Африку и некоторые другие страны и регионы по всему миру. Шунда рада продолжать расти вместе с партнерами по всему миру.
Наш сервис
Требуемая связь и техническая консультация
Наши опытные инженеры и технические специалисты всегда готовы помочь с вопросами, связанными с продуктом, обеспечивая профессиональную поддержку на протяжении всего процесса.
Мы предоставляем соответствующие материалы, такие как каталоги продукции, технические руководства, паспорта производительности, схемы установки и руководства пользователя, чтобы помочь нашим клиентам понять наши решения.
Индивидуальные конфигурации продуктов и графики внедрения предоставляются в соответствии с требованиями каждого клиента и условиями проекта, чтобы обеспечить оптимальный баланс между производительностью и стоимостью.
Показ и демонстрация продукта
Клиенты приглашаются посетить нашу производственную базу для лучшего понимания продукта.
Мы предлагаем нашим клиентам онлайн-демонстрации продуктов с использованием VR, 3D-анимации и некоторых других онлайн-систем.
Нашим клиентам предоставляются проверенные данные испытаний как лабораторных испытаний, так и реальных проектов.
Руководство по установке и вводу в эксплуатацию, а также техническая поддержка
Клиенты могут получить инструкции по установке, технические чертежи, требования к конструкции фундамента для обеспечения точной установки на месте.
При необходимости мы можем предложить инструкции по удаленной установке или направить профессиональных инженеров для технической поддержки на месте.
Гарантия качества и обслуживание
Мы предоставляем всесторонние услуги поддержки для поддержания хорошей производительности продукта.
Наша постоянная горячая линия послепродажного обслуживания всегда готова ответить на любые требования наших клиентов.
Периодические последующие визиты и техническое обслуживание
В течение гарантийного срока мы проводим выезды на объект каждые три месяца. После истечения срока гарантии мы ежегодно проводим онлайн-посещения для сбора отзывов и улучшения наших услуг.
Графики технического обслуживания составляются с учетом времени работы и условий эксплуатации клиента, чтобы обеспечить оптимальный срок службы и эффективность.
Техническая подготовка
Клиентов регулярно приглашают принять участие в онлайн-программах обучения по нашей продукции.
Для решения проблем, связанных с продуктом, доступны электронная почта службы технической поддержки и системы онлайн-обслуживания, а ответы на все проблемы будут даны в течение 24 часов.
